Наружный блок Toshiba MCY-MAP***1HT относится к мультизональным системам Toshiba mini-SMMS.
Для зданий и помещений, в которых проблематично или нецелесообразно устанавливать полноразмерную VRF-систему SMMS, компания Toshiba разработала систему Mini-SMMS.
Инновационные разработки Toshiba и концепция VRF(система с переменным расходом хладагента) обеспечивают высокие потребительские и инженерные характеристики серии систем кондиционирования SMMS.
Современные технологии системы SMMS и новые компоненты, специально разработанные для системы Mini-SMMS, обеспечивают требуемый микроклимат при минимальных затратах электроэнергии.
Внешние блоки создают очень низкий уровень шума благодаря использованию вентиляторов с лопастями в форме крыла летучей мыши.
Сверхтихая работа кондиционера обеспечивает комфорт, как в помещении, так и на улице. Для работы в помещениях, где требуется максимально низкий уровень шума (спальня, детская и т.п.), возможно применение дополнительного комплекта PMV (выносной электронно-расширительный клапан).
Новейшие VRF-системы Toshiba Mini-SMMS предназначены для помещений небольшого и среднего объема.
Описание наружного блока Toshiba MCY-MAP***1HT

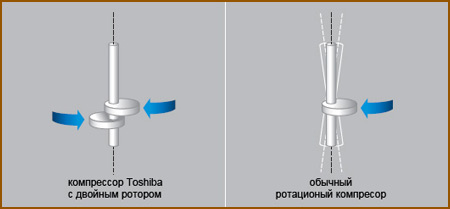

Компрессор постоянного тока с двойным ротором
Усовершенствованная конструкция компрессора постоянного тока с двойным ротором обеспечивает стабильно высокую производительность систем кондиционирования Toshiba mini-SMMS при любой нагрузке и минимальное трение деталей. Вал с двумя роторами более сбалансирован, поэтому компрессор работает тише и диапазон производительности гараздо шире.
.jpg)
Отличительной особенностью компрессора постоянного тока с двойным ротором является:
- минимальная вибрация;
- сверхтихая работа;
- высокая надежность.
Свободное проектирование системы
Свободная комбинация коллекторов и тройников делает систему очень гибкой, позволяя уменьшить длину трассы и сэкономить время и деньги при монтаже.
Подключение внутренних блоков через тройники/коллекторы после коллектора возможно только в системах кондиционирования Toshiba.

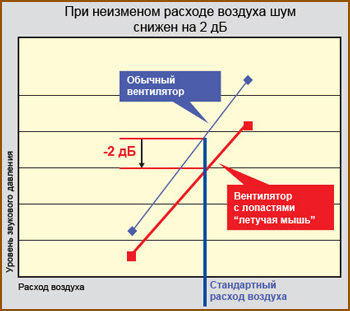

Вентиляторы с лопастями в форме крыла летучей мыш
Конструкционная защита от завихрения воздуха предотвращает интенсивную турбулентность при вращении вентилятора и таким образом снижает сопротивление воздуха. Лопасти вентилятора загнуты назад, что также уменьшает сопротивление воздуха и снижает турбулентность.
Ночной режим (опция)
Ночной режим (с пониженным уровнем шума внешнего блока) - возможен при установке дополнительной платы (ТСВ-РСМО2Е) и таймера/переключателя, приобретенного отдельно.
Система кондиционирования может работать в ночном режиме с пониженным уровнем шума. Режим включается в запрограммированное время. Для этого необходимо подключить таймер или переключатель, который приобретается отдельно.
Дополнительный комплект PMV
Дополнительный комплект PMV (выносной электронный расширительный клапан) позволяет снизить уровень шума в помещении, где работает внутренний блок мультизональной системы Mini-SMMS.
Ограничение энергопотребления системы до заданных величин (опция)
Дополнительная плата управления (TCB-РСDМ2Е) позволяет устанавливать ограничения на энергопотребление системы (4 схемы ограничения) в зависимости от общей нагрузки на электросеть здания.
Плата управления контролирует энергопотребление по двум параметрам: производительность и ток.
Система кондиционирования будет работать только в диапазоне производительности, где значения обоих параметров не превышают максимально допустимые для выбранной схемы ограничения.
Оптимальное управление потоком хладагента
Если к системе подключено несколько внутренних блоков, то в каждый внутренний блок может подаваться либо недостатoчное, либо избыточное количество хладагента, в зависимости от длины трассы соединяющей данный блок с внешним блоком сиcтeмы кондиционирования.
Причина такого дисбаланса - потеря давления и утечка тепла в процессе перетекания хладагента по трубам. В результате на внутренний блок подается не то кoличество хладагента, которое необходимо.
Для оптимального управления потоком хладагента используются датчики, определяющие состояние каждого внутреннего блока. Система управления точно контролирует расход хладагента в каждом внутреннем блоке, инимизируя отклонения от оптимума.
Обслуживаемая площадь 120 - 150 m2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Toshiba MCY-MAP***1HT
|
Модель |
MCY-MAP0401HT |
MCY-MAP0501HT |
MCY-MAP0601HT |
|
Тип внешнего блока |
инверторный |
|
Мощность охлаждения |
кВт |
12.1 |
14.0 |
15.5 |
|
Мощность обогрева |
кВт |
12.5 |
16.0 |
18.0 |
|
Параметры электроснабжения |
1 фаза, 50 Гц, 230В (220-240В) |
Электрические
параметры |
охлажд. |
Потребляемая мощность |
кВт |
2.82 |
3.47 |
4.63 |
|
EER (коэффициент эффективности) |
4.29 |
4.03 |
3.35 |
|
обогрев. |
Потребляемая мощность |
кВт |
2.71 |
4.00 |
4.85 |
|
COP (коэффициент эффективности) |
4.61 |
4.00 |
3.71 |
|
Габаритные размеры блока, В/Ш/Г |
мм |
1340 /900 /320 |
|
Масса внешнего блока, кг |
кг |
117 |
|
Компрессор |
Мощность двигателя |
кВт |
2.3 |
3.1 |
4.2 |
|
Вентилятор |
Мощность двигателя |
кВт |
0.063 + 0.063 |
|
Расход воздуха |
м3/ч |
5820 |
6120 |
6420 |
|
Трубы холодильного контура |
Диаметр труб |
Газовая линия (внеш Ø) |
мм |
15.9 |
19.1 |
|
Жидкостная линия (внеш Ø) |
мм |
9.5 |
|
Макс. длина трассы (жидкостная линия) |
м |
180 (150 *1) |
|
Макс. реальная длина трубы (жидкостная линия) |
м |
100 (65 *1) |
|
Макс. эквивалентная длина трубы (жидкостная линия) |
м |
125 (80 *1) |
|
Макс. перепад высоты между внешними и внутренними блоками (жидкостная линия) |
м |
внешний блок выше внутреннего: 30 |
|
м |
внешний блок ниже внутреннего: 20 |
|
Максимальное число подключенных внутренних блоков |
6 |
8 |
9 |
|
Звуковое давление (охлаждение / обогрев), дБА (*2) |
49/50 |
50/52 |
51/53 |
*1 При использовании комплекта PMV
*2 Звуковое давление измерено в безэховой камере
