Наружные блоки Panasonic U-MF1E8 серии 3-WAY MF1 относятся к мультизональной системе VRF ECOi.
Постоянно развивающаяся серия Panasonic ECOi разработана с целью экономии энергии, простоты монтажа и обеспечения высокой эффективности. Постоянно совершенствуясь, компания Panasonic применяет передовые технологии для решения разнообразных задач и создания комфортабельных условий в жилых и офисных помещениях.
Чрезвычайная компактность установки.
Имеются режимы попеременной работы и автоматического резервирования.
VRF-система с одновременной работой в режимах обогрева и охлаждения

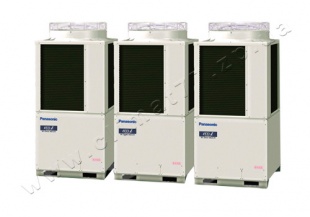

Описание наружного блока Panasonic U-MF1E8
Полная автоматизация
Полностью автоматизированная работа в режимах одновременного охлаждения/обогрева и рекуперация тепла.
Система 3-Way MF1позволяет одновременно осуществлять нагрев и охлаждение с помощью отдельных электромагнитных клапанов.

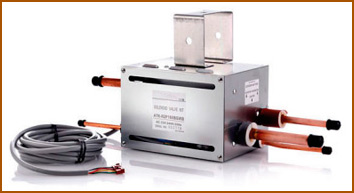

Индивидуальное управление внутренними блоками с использованием комплектов электромагнитных клапанов
CZ-P56HR2 — до 56 внутренних блоков CZ-P160HR2 — до 160 внутренних блоков
Увеличенное количество присоединяемых блоков внутренней установки
В серии 3-WAY MF1 имеется пять внешних модулей мощностью от 8 до 16 л.с. с инвертором постоянного тока в базовой комплектации.
Благодаря комплектации модулей в блоки до трех штук, в соответствии с необходимыми требованиями пользователя возможно получить величину мощности кондиционера от 8 до 48 л.с.
Высокий коэффициент использования
Увеличение до 130% коэффициента использования присоединяемых устройств «внешние блоки/ внутренние блоки»

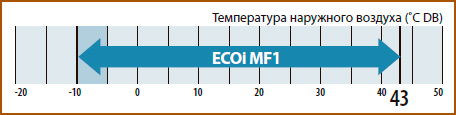

Рабочий диапазон охлаждения
Рабочий диапазон охлаждения расширен до -10 ˚C за счет установки наружного вентилятора инверторного типа.

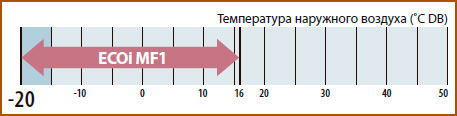

Рабочий диапазон обогрева
Стабильная работа даже при температуре наружного воздуха -20˚C.
Диапазон рабочих температур нагрева может быть расширен до -20˚C благодаря применению компрессора с резервуаром высокого давления.
Наименьшее пространство под установку среди других предложений отрасли.
Исключительная экономия и использование труб меньших диаметров.
После начала применения хладагента R410A, характеризующегося низкими потерями давления, появилась возможность уменьшить диаметр сливных, всасывающих и труб подачи жидкости.
Это дает возможность уменьшить объем, занимаемый трубопроводами, а так же повысить технологичность строительных работ.
Увеличенный срок службы компрессора
Увеличение срока службы компрессоров за счет равномерного распределения продолжительности работ
Мониторинг общего времени работы компрессоров осуществляется микрокомпьютером, так что рабочее время всех компрессоров сбалансировано, причем компрессоры с меньшим временем выполнения операции имеют приоритет.
Безостановочная работа во время операций обслуживания
Даже в том случае, когда внутренний блок подлежит обслуживанию, прочие внутренние блоки могут продолжать работу.

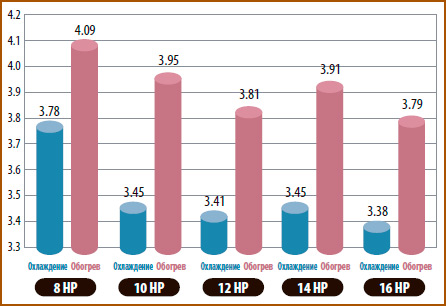

Исключительная экономичность
Эффективность работы была увеличена за счет применения нового высокоэффективного хладагента R410A и применения компрессора с инвертором постоянного тока, а также нового двигателя постоянного тока вентилятора.
Обслуживаемая площадь 22 - 135 m2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Panasonic U-MF1E8
| МОЩНОСТЬ Л,С, |
8 |
10 |
12 |
| Модель |
U-8MF1E8 |
U-10MF1E8 |
U-12MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
22,4 |
28,0 |
33,5 |
| Бте/ч |
76.400 |
95.500 |
114.300 |
| Нагрев |
квт |
25,0 |
31,5 |
37,5 |
| Бте/ч |
85.300 |
107.500 |
128.000 |
| КПД |
Охлаждение |
W/W |
3,78 |
3,45 |
3,41 |
| Нагрев |
W/W |
4,09 |
3,95 |
3,81 |
| Размеры |
В× Ш × Г |
мм |
1.887x890x890 |
1.887x890x890 |
1.887x890x890 |
| Масса нетто |
кг |
290 |
290 |
290 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
10,0/9,5/9,2 |
13,7/13,0/12,6 |
16,6/15,7/15,2 |
| входная мощность |
квт |
5,93 |
8,12 |
9,82 |
| Нагревание |
рабочий ток |
А |
10,3/9,8/9,4 |
13,5/12,8/12,3 |
16,6/15,8/15,2 |
| входная мощность |
квт |
6,11 |
7,97 |
9,84 |
| Расход воздуха |
м³/мин |
150 |
160 |
150 |
| Количество хладагента при отправке |
кг |
11,8 |
11,8 |
11,8 |
| Соединительные трубы |
Впускная труба |
мм |
Ø19,05 |
Ø22,22 |
Ø25,40 |
| Выпускная труба |
мм |
Ø15,88 |
Ø19,05 |
Ø19,05 |
| Жидкостная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø12,70 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
54,5 |
55 |
56 |
| Беззвучный режим |
dBA |
51,5 |
52 |
53 |
| МОЩНОСТЬ Л,С, |
14 |
16 |
18 |
| Модель |
U-14MF1E8 |
U-16MF1E8 |
U-8MF1E8
U-10MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
40,0 |
45,0 |
50,4 |
| Бте/ч |
136.500 |
153.600 |
172.000 |
| Нагрев |
квт |
45,0 |
50,0 |
56,5 |
| Бте/ч |
153.600 |
170.600 |
192.800 |
| КПД |
Охлаждение |
W/W |
3,45 |
3,38 |
3,57 |
| Нагрев |
W/W |
3,91 |
3,79 |
4,01 |
| Размеры |
В× Ш × Г |
мм |
1.887x890x890 |
1.887x890x890 |
1.887x1.880x890 |
| Масса нетто |
кг |
350 |
350 |
580 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
20,0/19,0/18,3 |
23,0/21,8/21,0 |
23,8/22,6/21,8 |
| входная мощность |
квт |
11,6 |
13,3 |
14,1 |
| Нагревание |
рабочий ток |
А |
19,9/18,9/18,2 |
22,8/21,6/20,9 |
23,8/22,6/21,8 |
| входная мощность |
квт |
11,5 |
13,2 |
14,1 |
| Расход воздуха |
м³/мин |
200 |
220 |
150+160 |
| Количество хладагента при отправке |
кг |
11,8 |
11,8 |
23,6 |
| Соединительные трубы |
Впускная труба |
мм |
Ø25,40 |
Ø28,58 |
Ø28,58 |
| Выпускная труба |
мм |
Ø22,22 |
Ø22,22 |
Ø22,22 |
| Жидкостная труба |
мм |
Ø12,70 |
Ø12,70 |
Ø15,88 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
60 |
61 |
58 |
| Беззвучный режим |
dBA |
57 |
58 |
55 |
| МОЩНОСТЬ Л,С, |
20 |
22 |
24 |
| Модель |
U-10MF1E8
U-10MF1E8 |
U-10MF1E8
U-12MF1E8 |
U-10MF1E8
U-14MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
56,0 |
61,5 |
68,0 |
| Бте/ч |
191.100 |
219.900 |
232.000 |
| Нагрев |
квт |
63,0 |
69,0 |
76,5 |
| Бте/ч |
215.000 |
235.500 |
261.100 |
| КПД |
Охлаждение |
W/W |
3,46 |
3,44 |
3,45 |
| Нагрев |
W/W |
3,96 |
3,88 |
3,92 |
| Размеры |
В× Ш × Г |
мм |
1.887x1.880x890 |
1.887x1.880x890 |
1.887x1.880x890 |
| Масса нетто |
кг |
580 |
580 |
630 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
27,3/26,0/25,0 |
30,2/28,7/27,7 |
33,6/31,9/30,8 |
| входная мощность |
квт |
16,2 |
17,9 |
19,7 |
| Нагревание |
рабочий ток |
А |
26,8/25,5/24,6 |
30,0/28,5/27,5 |
33,3/31,6/30,5 |
| входная мощность |
квт |
15,9 |
17,8 |
19,5 |
| Расход воздуха |
м³/мин |
160+160 |
160+180 |
160+200 |
| Количество хладагента при отправке |
кг |
23,6 |
23,6 |
23,6 |
| Соединительные трубы |
Впускная труба |
мм |
Ø28,58 |
Ø28,58 |
Ø28,58 |
| Выпускная труба |
мм |
Ø22,22 |
Ø25,40 |
Ø25,40 |
| Жидкостная труба |
мм |
Ø15,88 |
Ø15,88 |
Ø15,88 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
58 |
58,5 |
58 |
| Беззвучный режим |
dBA |
55 |
55,5 |
55 |
| МОЩНОСТЬ Л,С, |
26 |
28 |
30 |
| Модель |
U-10MF1E8
U-16MF1E8 |
U-12MF1E8
U-16MF1E8 |
U-14MF1E8
U-16MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
73,0 |
78,5 |
85,0 |
| Бте/ч |
249.100 |
267.900 |
290.100 |
| Нагрев |
квт |
81,5 |
87,5 |
95,0 |
| Бте/ч |
278.100 |
300.300 |
324.200 |
| КПД |
Охлаждение |
W/W |
3,41 |
3,40 |
3,41 |
| Нагрев |
W/W |
3,84 |
3,80 |
3,85 |
| Размеры |
В× Ш × Г |
мм |
1.887x1.880x890 |
1.887x1.880x890 |
1.887x1.880x890 |
| Масса нетто |
кг |
630 |
630 |
680 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
36,5/34,7/33,5 |
39,4/37,5/36,1 |
43,0/40,8/39,4 |
| входная мощность |
квт |
21,4 |
23,1 |
24,9 |
| Нагревание |
рабочий ток |
А |
36,2/34,4/33,1 |
39,3/37,3/36,0 |
42,6/40,5/39,0 |
| входная мощность |
квт |
21,2 |
23,0 |
24,7 |
| Расход воздуха |
м³/мин |
160+220 |
180+220 |
200+220 |
| Количество хладагента при отправке |
кг |
23,6 |
23,6 |
23,6 |
| Соединительные трубы |
Впускная труба |
мм |
Ø31,75 |
Ø31,75 |
Ø31,75 |
| Выпускная труба |
мм |
Ø25,40 |
Ø28,58 |
Ø28,58 |
| Жидкостная труба |
мм |
Ø19,05 |
Ø19,05 |
Ø19,05 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
60 |
60,5 |
61 |
| Беззвучный режим |
dBA |
57 |
57,5 |
58 |
| МОЩНОСТЬ Л,С, |
32 |
34 |
36 |
| Модель |
U-16MF1E8
U-16MF1E8 |
U-10MF1E8
U-10MF1E8
U-14MF1E8 |
U-10MF1E8
U-10MF1E8
U-16MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
90,0 |
96,0 |
101,0 |
| Бте/ч |
307.100 |
327.600 |
344.700 |
| Нагрев |
квт |
100,0 |
108,0 |
113,0 |
| Бте/ч |
343.000 |
368.500 |
385.600 |
| КПД |
Охлаждение |
W/W |
3,38 |
3,45 |
3,41 |
| Нагрев |
W/W |
3,79 |
3,93 |
3,88 |
| Размеры |
В× Ш × Г |
мм |
1.887x1.880x890 |
1.887x2.870x890 |
1.887x2.870x890 |
| Масса нетто |
кг |
680 |
920 |
920 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
45,9/43,6/42,1 |
47,5/45,1/43,5 |
50,5/48,0/46,3 |
| входная мощность |
квт |
26,6 |
27,8 |
29,6 |
| Нагревание |
рабочий ток |
А |
45,6/43,3/41,7 |
46,9/44,6/43,0 |
49,7/47,2/45,5 |
| входная мощность |
квт |
26,4 |
27,5 |
29,1 |
| Расход воздуха |
м³/мин |
220+220 |
160+160+200 |
160+160+220 |
| Количество хладагента при отправке |
кг |
23,6 |
35,4 |
35,4 |
| Соединительные трубы |
Впускная труба |
мм |
Ø31,75 |
Ø31,75 |
Ø38,10 |
| Выпускная труба |
мм |
Ø28,58 |
Ø28,58 |
Ø28,58 |
| Жидкостная труба |
мм |
Ø19,05 |
Ø19,05 |
Ø19,05 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
61,5 |
61 |
61,5 |
| Беззвучный режим |
dBA |
58,5 |
58 |
58,5 |
| МОЩНОСТЬ Л,С, |
38 |
40 |
42 |
| Модель |
U-10MF1E8
U-12MF1E8
U-16MF1E8 |
U-10MF1E8
U-14MF1E8
U-16MF1E8 |
U-10MF1E8
U-16MF1E8
U-16MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
107,0 |
113,0 |
118,0 |
| Бте/ч |
363.400 |
385.600 |
402.700 |
| Нагрев |
квт |
119,0 |
127,0 |
132,0 |
| Бте/ч |
407.800 |
431.700 |
450.400 |
| КПД |
Охлаждение |
W/W |
3,42 |
3,42 |
3,40 |
| Нагрев |
W/W |
3,84 |
3,88 |
3,84 |
| Размеры |
В× Ш × Г |
мм |
1.887x2.870x890 |
1.887x2.870x890 |
1.887x2.870x890 |
| Масса нетто |
кг |
920 |
970 |
970 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
53,0/51,0/49,0 |
57,0/54,0/52,0 |
60,0/57,0/55,0 |
| входная мощность |
квт |
31,3 |
33,0 |
34,7 |
| Нагревание |
рабочий ток |
А |
53,0/50,0/48,0 |
56,0/54,0/52,0 |
59,0/56,0/54,0 |
| входная мощность |
квт |
31,0 |
32,7 |
34,4 |
| Расход воздуха |
м³/мин |
160+180+220 |
160+200+220 |
160+220+220 |
| Количество хладагента при отправке |
кг |
35,4 |
36,0 |
36,0 |
| Соединительные трубы |
Впускная труба |
мм |
Ø38,10 |
Ø38,10 |
Ø38,10 |
| Выпускная труба |
мм |
Ø31,75 |
Ø31,75 |
Ø31,75 |
| Жидкостная труба |
мм |
Ø19,05 |
Ø19,05 |
Ø19,05 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
61,5 |
62 |
62,5 |
| Беззвучный режим |
dBA |
58,5 |
59 |
59,5 |
| МОЩНОСТЬ Л,С, |
44 |
46 |
48 |
| Модель |
U-12MF1E8
U-16MF1E8
U-16MF1E8 |
U-14MF1E8
U-16MF1E8
U-16MF1E8 |
U-16MF1E8
U-16MF1E8
U-16MF1E8 |
| Источник питания |
380/400/415в - 3фазы/50Гц |
| Производительность |
Охлаждение |
квт |
124,0 |
130,0 |
135,0 |
| Бте/ч |
421.400 |
443.600 |
460.700 |
| Нагрев |
квт |
138,0 |
145,0 |
150,0 |
| Бте/ч |
470.900 |
494.800 |
511.900 |
| КПД |
Охлаждение |
W/W |
3,41 |
3,40 |
3,38 |
| Нагрев |
W/W |
3,81 |
3,83 |
3,79 |
| Размеры |
В× Ш × Г |
мм |
1.887x2.870x890 |
1.887x2.870x890 |
1.887x2.870x890 |
| Масса нетто |
кг |
970 |
1.020 |
1.020 |
| Расчетные электрические характеристики |
Охлаждение |
рабочий ток |
А |
63,0/60,0/58,0 |
66,0/63,0/60,0 |
69,0/65,0/63,0 |
| входная мощность |
квт |
36,4 |
38,2 |
39,9 |
| Нагревание |
рабочий ток |
А |
63,0/59,0/57,0 |
65,0/62,0/60,0 |
68,0/65,0/63,0 |
| входная мощность |
квт |
36,2 |
37,9 |
39,6 |
| Расход воздуха |
м³/мин |
180+220+220 |
200+220+220 |
220+220+220 |
| Количество хладагента при отправке |
кг |
36,0 |
36,0 |
36,0 |
| Соединительные трубы |
Впускная труба |
мм |
Ø38,10 |
Ø38,10 |
Ø38,10 |
| Выпускная труба |
мм |
Ø31,75 |
Ø31,75 |
Ø31,75 |
| Жидкостная труба |
мм |
Ø19,05 |
Ø19,05 |
Ø19,05 |
| Балансировочная труба |
мм |
Ø9,52 |
Ø9,52 |
Ø9,52 |
| Рабочий диапазон температуры окружающей среды |
Охлаждение: -10º CDB ~ + 43º CDB,
Нагревание: -20º CWB ~+ 15º CWB |
| Звуковая мощность |
Обычный режим |
dBA |
62,5 |
63 |
63,5 |
| Беззвучный режим |
dBA |
59,5 |
60 |
60,5 |
Купить наружный блок Panasonic U-MF1E8 в Запорожье |
