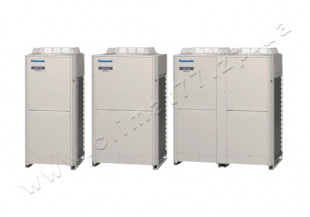

Panasonic U-ME1E8

loading...

Panasonic


Код товара:
591
Обслуживаемая площадь:  22 -168 м2

Рейтинг надежности кондиционеров

Наружные блоки Panasonic U-ME1E8 серии 2-WAY ME1 относятся к мультизональной системе VRF ECOi.

Постоянно развивающаяся серия Panasonic ECOi разработана с целью экономии энергии, простоты монтажа и обеспечения высокой эффективности. Постоянно совершенствуясь, компания Panasonic применяет передовые технологии для решения разнообразных задач и создания комфортабельных условий в жилых и офисных помещениях.
Серия 2-WAY ECOi ME1 является новой разработкой следующего поколения VRF-систем.

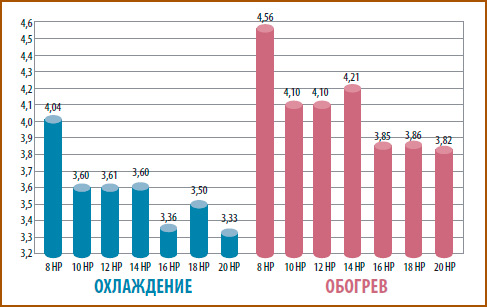

Высокие показатели:
коэффициент энергоэффективности (EER) = 4,04
коэффициент производительности (COP) = 4,56 (при мощности в 8 л/c).

Увеличенная предельная длина трубопроводов (до 1000 м).

Большее количество подключаемых внутренних блоков (до 64).

Нижний предел допустимой рабочей температуры в режиме отопления достигает -25°С.

Существует возможность модернизации.
Наружные блоки данной серии работают либо на охлаждение, либо на обогрев.

Описание  наружного блока  Panasonic U-ME1E8

Исключительная экономичность
Эффективность работы была увеличена за счет применения нового высокоэффективного хладагента R410A и компрессора с инвертором постоянного тока, а также нового вентиляторного двигателя постоянного тока и улучшения распределения скорости воздушного потока посредством изменения конструкции теплообменника.

Panasonic Серия 2-WAY ME1

Суммарная производительность внутренних блоков по отношению к внешнему блоку – до 200%
Суммарная производительность внутренних блоков системы может достигать 200% от производительности наружного блока, к которому они подключены (в зависимости от выбранных моделей блоков).

Таким образом, серия 2-WAY ECOi ME1 представляет собой рентабельную систему кондиционирования воздуха для таких помещений, в которых не всегда требуется полномасштабное охлаждение/обогрев.

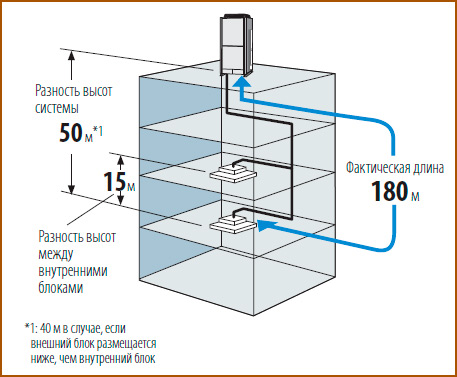

Увеличенная длина трубопроводов и гибкость конструкторских решений
Применимы для зданий различных типов и размеров
Фактическая длина трубопровода: 180 м
Максимальная длина трубопровода: 1000 м

Panasonic Серия 2-WAY ME1

Расширенный рабочий диапазон
Расширенный рабочий диапазон обогрева позволяет обогревать помещение, даже когда за окном - 25˚C.

Рабочий диапазон охлаждения: от -10С до +45С

Оптимизация направления воздушного потока
Нагрузка на вентилятор при больших скоростях воздушного потока уменьшена за счет изменения конструкции вентилятора и придания лопастям колокольно-месячной формы. Благодаря этому удается снизить энергопотребление.

Высокое внешнее статическое давление
Особая схема размещения позволяет всем моделям обеспечивать давление вплоть до 80 Па благодаря новой конструкции вентилятора, двигателя вентилятора и корпуса.

Гибкая конструкция системы включает в себя нагнетательный канал, позволяющий избежать уменьшения производительности вследствие сокращения потока циркуляции воздуха. Эта новая особенность позволяет устанавливать наружный блок на террасе на каждом этаже здания.

Непрерывная работа во время техобслуживания
Даже в том случае, когда один из внутренних блоков нуждается в техобслуживании или ремонте, остальные внутренние блоки могут продолжать работу.

Компактность конструкции
В новой серии ME1 сокращено пространство, необходимое для установки 1 блока для моделей мощностью до 20 л.с..

Panasonic Серия 2-WAY ME1

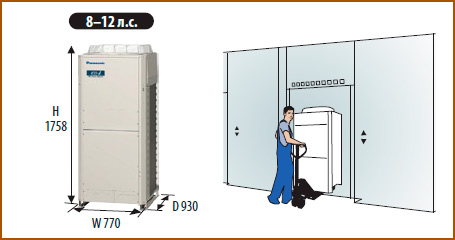

Модели мощность. 8–12 л.с. помещаются в лифте и удобны в обращении при установке.

Panasonic Серия 2-WAY ME1

Увеличение срока службы компрессоров
Увеличение срока службы компрессоров происходит за счет равномерного распределения продолжительности их работы.

Общее время работы компрессоров контролируется микропроцессором для предотвращения их неравномерной эксплуатации в одном контуре хладагента, причем компрессоры с меньшим временем выполнения операции имеют приоритет.

Модель в антикоррозионном исполнении (код модели с индексом «Е», например U-8ME1E8E)
Модель в антикоррозионном исполнении пригодна для использования в прибрежных районах и в других местах, где морской воздух может легко привести к солевому повреждению наружного блока. Теплообменник и другие узлы подвергаются специальной обработке, обеспечивающей исключительную износостойкость.

Обслуживаемая площадь 22 - 168 m2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Panasonic U-ME1E8

МОЩНОСТЬ Л,С, 8 10 12 14
Модель U-8ME1E8 U-10ME1E8 U-12ME1E8 U-14ME1E8
Источник питания 380/400/415 3фазы/50,60Гц
Производительность Охлаждение квт 22.4 28.0 33.5 40.0
Бте/ч 76,500 95,600 114,300 136,500
Нагрев квт 25.0 31.5 37.5 45.0
Бте/ч 85,300 107,500 128,000 153,600
Кпд Охлаждение W/W 4.04 3.60 3.61 3.60
Нагрев W/W 4.56 4.10 4.10 4.21
Размеры Ш × Г ×В мм 1,758 x 770 x 930 1,758 x 770 x 930 1,758 x 770 x 930 1,758 x 1,000 x 930
Масса нетто кг 230 281 281 307
Расчетные электрические параметры Охлаждение Рабочий ток А 8.9/8.5/8.2 12.9/12.2/11.8 15.4/14.6/14.1 18/17.1/16.5
Входная мощность квт 5.54 7.78 9.29 11.1
Нагрев Рабочий ток А 8.8/8.4/8.1 12.7/12.1/11.6 15.1/14.4/13.9 17.4/16.5/15.9
Входная мощность квт 5.48 7.68 9.15 10.7
Стартовый ток А 1/1/1 74/77/80 78/81/85 74/77/80
Расход воздуха м³/мин 147 153 190 212
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 19.05 22.22 25.40 25.40
Труба жидкости мм 9.52 9.52 12.70 12.70
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 56.5 59.0 61.0 62.0
Тихий режим дБА 53.5 56.0 58.0 59.0
Звуковая мощность Обычный режим дБА 71.0 73.5 75.5 76.5



МОЩНОСТЬ Л,С, 16 18 20 22
Модель U-16ME1E8 U-18ME1E8 U-20ME1E8 U-14ME1E8
U-8ME1E8
Источник питания 380/400/415 3фазы/50,60Гц
Производительность Охлаждение квт 45.0 50.0 56.0 61.5
Бте/ч 153,600 170,600 191,100 209,900
Нагрев квт 50.0 56.0 63.0 69.0
Бте/ч 170,600 191,100 215,000 235,500
Кпд Охлаждение W/W 3.36 3.50 3.33 3.75
Нагрев W/W 3.85 3.86 3.82 4.34
Размеры Ш × Г ×В мм 1,758 x 1,000 x 930 1,758 x 1,540 x 930 1,758 x 1,540 x 930 1,758 x 1,830 x 930
Масса нетто кг 307 423 423 537
Расчетные электрические параметры Охлаждение Рабочий ток А 21.8/20.7/19.9 24.0/22.8/22.0 28.2/26.8/25.8 26.6/25.2/24.3
Входная мощность квт 13.4 14.3 16.8 16.4
Нагрев Рабочий ток А 21.1/20.0/19.3 24.3/23.1/22.3 27.7/26.3/25.4 25.8/24.5/23.6
Входная мощность квт 13.0 14.5 16.5 15.9
Стартовый ток А 78/81/85 91/93/96 98/101/103 83/86/88
Расход воздуха м³/мин 212 244 283 358
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 28.58 28.58 28.58 28.58
Труба жидкости мм 12.70 15.88 15.88 15.88
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 62.0 60.0 63.0 63.0
Тихий режим дБА 59.0 57.0 60.0 60.0
Звуковая мощность Обычный режим дБА 76.5 74.5 77.5 77.5



МОЩНОСТЬ Л,С, 24 26 28 30
Модель U-14ME1E8
U-10ME1E8		 U-14ME1E8
U-12ME1E8		 U-16ME1E8
U-12ME1E8		 U-14ME1E8
U-16ME1E8
Источник питания 380/400/415 3фазы/50Гц
Производительность Охлаждение квт 68.0 73.0 78.5 85.0
Бте/ч 232,100 249,100 267,900 290,100
Нагрев квт 76.5 81.5 87.5 95.0
Бте/ч 261,100 278,200 298,600 324,200
Кпд Охлаждение W/W 3.60 3.60 3.47 3.47
Нагрев W/W 4.09 4.12 3.96 4.03
Размеры Ш × Г ×В мм 1,758 x 1,830 x 930 1,758 x 1,830 x 930 1,758 x 1,830 x 930 1,758 x 2,060 x 930
Масса нетто кг 588 588 588 614
Расчетные электрические параметры Охлаждение Рабочий ток А 30.9/29.4/28.3 33.3/31.6/30.5 37.0/35.2/33.9 39.8/37.8/36.5
Входная мощность квт 18.9 20.3 22.6 24.5
Нагрев Рабочий ток А 30.6/29.1/28 32.5/30.8/29.7 36.2/34.4/33.1 38.3/36.4/35.1
Входная мощность квт 18.7 19.8 22.1 23.6
Стартовый ток А 92/94/96 96/98/101 100/102/105 96/98/101
Расход воздуха м³/мин 365 402 402 424
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 28.58 31.75 31.75 31.75
Труба жидкости мм 15.88 19.05 19.05 19.05
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 63.5 64.5 64.5 65.0
Тихий режим дБА 60.5 61.5 61.5 62.0
Звуковая мощность Обычный режим дБА 78.0 79.0 79.0 79.5



МОЩНОСТЬ Л,С, 32 34  36 38
Модель U-16ME1E8
U-16ME1E8		 U-18ME1E8
U-16ME1E8

U-20ME1E8
U-16ME1E8

 U-20ME1E8
U-18ME1E8
Источник питания 380/400/415 3фазы/50Гц
Производительность Охлаждение квт 90.0 96.0 101.0 107.0
Бте/ч 307,200 327,600 344,700 365,200
Нагрев квт 100.0 108.0 113.0 119.0
Бте/ч 341,300 368,600 385,700 406,100
Кпд Охлаждение W/W 3.35 3.43 3.34 3.44
Нагрев W/W 4.56 3.86 3.83 3.84
Размеры Ш × Г ×В мм 1,758 x 2,060 x 930 1,758 x 2,600 x 930 1,758 x 2,600 x 930 1,758 x 3,140 x 930
Масса нетто кг 614 730 730 846
Расчетные электрические параметры Охлаждение Рабочий ток А 43.7/41.5/40 46.3/44.0/42.4 50.0/47.5/45.8 52.2/49.6/47.8
Входная мощность квт 26.9 28.0 30.2 31.1
Нагрев Рабочий ток А 42.1/40/38.5 46.5/44.0/42.4 48.8/46.4/44.7 52.0/49.4/47.7
Входная мощность квт 25.9 28.0 29.5 31.0
Стартовый ток А 100/102/105 113/114/116 120/122/123 121/123/124
Расход воздуха м³/мин 424 456 495 528
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 31.75 31.75 38.10 38.10
Труба жидкости мм 19.05 19.05 19.05 19.05
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 65.0 64.0 65.5 65.0
Тихий режим дБА 62.0 61.0 62.5 62.0
Звуковая мощность Обычный режим дБА 79.5 78.5 80.0 79.5



МОЩНОСТЬ Л,С, 40 42 44 46
Модель U-20ME1E8
U-20ME1E8		 U-16ME1E8
U-14ME1E8
U-12ME1E8		 U-16ME1E8
U-16ME1E8
U-12ME1E8		 U-16ME1E8
U-16ME1E8
U-14ME1E8
Источник питания 380/400/415 3фазы/50Гц
Производительность Охлаждение квт 113.0 118.0 124.0 130.0
Бте/ч 385,700 402,700 423,200 443,700
Нагрев квт 127.0 132.0 138.0 145.0
Бте/ч 433,400 450,500 471,000 494,900
Кпд Охлаждение W/W 3.36 3.51 3.43 3.43
Нагрев W/W 3.85 4.04 3.92 3.96
Размеры Ш × Г ×В мм 1,758 x 3,140 x 930 1,758 x 2,890 x 930 1,758 x 2,890 x 930 1,758 x 3,120 x 930
Масса нетто кг 846 895 895 921
Расчетные электрические параметры Охлаждение Рабочий ток А 56.4/53.6/51.7 54.9/52.1/50.3 59.1/56.2/54.2 61.6/58.5/56.4
Входная мощность квт 33.6 33.6 36.2 37.9
Нагрев Рабочий ток А 55.4/52.6/50.7 53.4/50.8/48.9 57.5/54.6/52.7 59.5/56.5/54.5
Входная мощность квт 33.0 32.7 35.2 36.6
Стартовый ток А 125/127/128 118/119/121 122/122/125 118/119/121
Расход воздуха м³/мин 567 614 614 636
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 38.10 38.10 38.10 38.10
Труба жидкости мм 19.05 19.05 19.05 19.05
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 66.0 66.5 66.5 67.0
Тихий режим дБА 63.0 63.5 63.5 64.0
Звуковая мощность Обычный режим дБА 80.5 81.0 81.0 81.5



МОЩНОСТЬ Л,С, 48 50 52 54
Модель U-16ME1E8
U-16ME1E8
U-16ME1E8		 U-18ME1E8
U-16ME1E8
U-16ME1E8		 U-20ME1E8
U-16ME1E8
U-16ME1E8		 U-20ME1E8
U-18ME1E8
U-16ME1E8
Источник питания 380/400/415 3фазы/50Гц
Производительность Охлаждение квт 135.0 140.0 145.0 151.0
Бте/ч 460,800 477,800 494,900 515,400
Нагрев квт 150.0 155.0 160.0 175.0
Бте/ч 511,900 529,000 546,100 576,800
Кпд Охлаждение W/W 3.35 3.41 3.35 3.39
Нагрев W/W 3.86 3.86 3.84 3.85
Размеры Ш × Г ×В мм 1,758 x 3,120 x 930 1,758 x 3,660 x 930 1,758 x 3,660 x 930 1,758 x 4,200 x 930
Масса нетто кг 921 1,037 1,037 1,153
Расчетные электрические параметры Охлаждение Рабочий ток А 65.3/62.0/60 67.6/64.2/61.9 71.3/67.7/65.3 74.0/70.3/67.7
Входная мощность квт 40.3 41.1 43.3 45.4
Нагрев Рабочий ток А 63.2/60.1/57.9 66.1/62.8/60.5 68.6/65.2/62.9 73.0/69.3/66.8
Входная мощность квт 38.9 40.2 41.7 43.9
Стартовый ток А 122/122/125 135/134/136 142/142/143 143/144/144
Расход воздуха м³/мин 636 668 707 739
Внешнее статическое давление Па 80 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 38.10 38.10 38.10 38.10
Труба жидкости мм 19.05 19.05 19.05 19.05
Балансировочная труба мм 6.35 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 67.0 66.5 66.0 67.0
Тихий режим дБА 64.0 63.0 64.0 63.5
Звуковая мощность Обычный режим дБА 81.5 80.5 81.5 81.0



МОЩНОСТЬ Л,С, 56 58 60
Модель U-20ME1E8
U-18ME1E8
U-18ME1E8		 U-20ME1E8
U-20ME1E8
U-18ME1E8		 U-20ME1E8
U-20ME1E8
U-20ME1E8
Источник питания 380/400/415 3фазы/50Гц
Производительность Охлаждение квт 156.0 162.0 168.0
Бте/ч 532,400 552,900 573,400
Нагрев квт 169.0 182.0 189.0
Бте/ч 597,300 645,100 621,200
Кпд Охлаждение W/W 3.44 3.38 3.33
Нагрев W/W 3.85 3.83 3.81
Размеры Ш × Г ×В мм 1,758 x 4,740 x 930 1,758 x 4,740 x 930 1,758 x 4,740 x 930
Масса нетто кг 1,269 1,269 1,269
Расчетные электрические параметры Охлаждение Рабочий ток А 76.2/72.4/69.8 80.4/76.4/73.6 84.6/80.4/77.5
Входная мощность квт 44.5 47.9 50.4
Нагрев Рабочий ток А 76.2/72.4/69.8 79.7/75.8/73 83.3/79.1/76.2
Входная мощность квт 45.4 47.5 49.6
Стартовый ток А 145/146/146 148/149/149 152/153/153
Расход воздуха м³/мин 771 810 849
Внешнее статическое давление Па 80 80 80
Количество заправленного хладагента кг 9.9 9.9 9.9
Соединительные трубы Газовая труба мм 38.10 38.10 38.10
Труба жидкости мм 19.05 19.05 19.05
Балансировочная труба мм 6.35 6.35 6.35
Рабочий диапазон температуры окружающей среды Охлаждение: -10º CDB ~ + 43º CDB,
Нагрев:  -25º CWB ~+  20º CWB
Звуковое давление Обычный режим дБА 66.0 67.0 68.0
Тихий режим дБА 63.0 64.0 65.0
Звуковая мощность Обычный режим дБА 80.5 81.5 82.5

Купить наружный блок Panasonic U-ME1E8 в Запорожье
