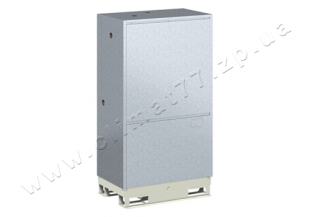

Mitsubishi Electric PQHY-P Y(S)GM

loading...

Mitsubishi Electric


Код товара:
345


Обслуживаемая площадь:  224 - 560 м2


Рейтинг надежности кондиционеров

Наружные блоки Mitsubishi Electric PQHY-P Y(S)GM относятся к мультизональным системам Mitsubishi Electric City Multi серии WY (с водяным контуром охлаждения).

  • Температура и расход таплоносителя (воды), подводимого к фреоновому теплообменнику, могут быть оптимизированы для достижения максимальной эффективности холодильного цикла;

  • Компрессорно-конденсаторные блоки с водяным контуром могут распологаться в непосредственной близости от внутренних блоков, например, поэтажно в высотном здании. Это позволяет минимизировать падение производительности системы, связанное с длиной магистрали хладагента;

  • Отсутствует прямой теплообмен мехду контуром хладагента и наружным воздухом, а промежуточный контур теплоносителя вносит дополнительную степень свободы при управлении параметрами системы. Это может быть использовано при необходимости круглогодичного охлаждения объектов;

  • За счет организации водяного контура снимаются ограничения на растояние и перепад высот между внутренними блоками мультизональной системы и наружными приборами (градирнями). Это важно для высотных строений и крупных комплексов зданий;

  • Если контур теплоносителя объединяет несколько компрессорно-конденсаторных блоков, то создается возможность утилизации тепла для нагрева помещений от систем, работающих в режиме охлаждения. Например, в офисном здании тепло от технологических помещений – серверных, горячих цехов столовых и т.п. – будет использовано для нагрева воздуха в офисах;

  • Во всех моделях применяются только компрессоры с инверторным приводом, поэтому пусковой ток не превышает максимального значения рабочего тока;

  • В конструкции наружного блока предусмотрен изолированный отсек для компрессоров, что существенно уменьшает уровень шума наружного агрегата.

Описание наружного блока Mitsubishi Electric PQHY-P Y(S)GM

Водяное охлаждение
Компрессорно-конденсаторные агрегаты с водяным контуром серии WY являются альтернативой традиционным наружным блокам с воздушным теплообменником. Они имеют небольшие размеры и располагаются внутри зданий. Применение водяного контура в мультизональных VRF-системах позволяет объединить достоинства водяных и фреоновых систем. Преимуществом таких систем является то, что использование воды определенной температуры и заданного расхода делает систему очень гибкой и значительно увеличивает COP.

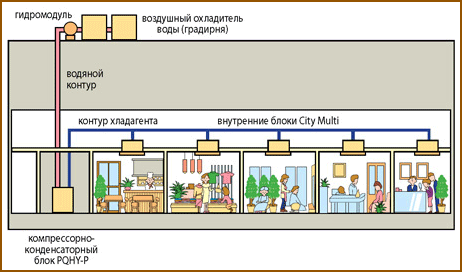

Водяное охлаждение Mitsubishi Electric City Multi серии WY

Инверторный привод компрессора
Mitsubishi Electric стремится всегда соответствовать растущим требованиям своих клиентов. Тем самым она занимает первое место в индустрии по предложению  высокоэффективного оборудования с инверторным приводом. Использование мультизонального оборудования серии WY (PQHY-P Y(S)GM) является экономически эффективным выбором.

Применение инверторного компрессора экономит энергию по нескольким причинам:

  • компрессор изменяет производительность в соответствии с загруженностью внутренних блоков, таким образом, потребляется минимальное количество  электроэнергии;
  • когда система загружена частично, эффективность инверторной системы значительно выше, чем неинверторной (неинверторная система может работать только на  100% мощности, но как правило, системы работают при частичной загрузке);
  • использование только инверторных компрессоров во всех наружных блоках City Multi позволяет снизить пусковой ток и плавно регулировать производительность в  зависимости от нагрузки.

Интегральный силовой модуль
Все блоки City Multi оснащены интегральным силовым модулем, что позволяет значительно увеличить энергоэффективность систем. С внедрением этой технологии стало возможным более точно поддерживать заданные климатические параметры в помещении. Использование минимального шага управления (точность регулирования частоты вращения компрессора составляет 1 об/сек) позволило значительно снизить потребление энергии и как, результат, это позволило повысить коэффициент производительности COP.

К тому же IPM-модуль обеспечивает высокоэффективную работу системы при частичной загрузке, а как известно, все системы большую часть времени работают именно частично нагруженными.

Увеличена длина трасс хладагента
Увеличена длина трасс хладагента до 1000 метров. Это делает City Multi серии WY одной из наиболее гибких VRF-систем на рынке.

Высокопроизводительный компрессор
В мультизональных системах Mitsubishi Electric применяется новейший высокоэффективный спиральный компрессор повышенной механической надежности и выполненный по новой технологии “Frame Compliance Mechanism”. Многие параметры работы этого компрессора недостижимы для компрессоров других производителей по крайней мере на ближайшие 3-5 лет.

Суть этой технологии состоит в том, что при неподвижной верхней спирали плотность прилегания нижней, вращающейся, спирали обеспечивается за счет  вертикального осевого перемещения рамы. Чем больше производительность, т.е. скорость вращения ротора компрессора, тем плотнее прижимается вращающаяся спираль к неподвижной спирали. Эта технология обеспечивает минимальное перетекание фреона внутри спиралей и значительно повышает производительность компрессора.

Теплообменный контур
Уникальный встроенный теплообменный контур (Heat Interchange Circuit (HIC)) содержит дополнительный доохладитель парожидкостной смеси хладагента после конденсатора, что позволяет применять в системе доступные T-образные тройники со свободной ориентацией в пространстве вместо дорогих Y-образных, которые требуют обязательной горизонтальной установки. Электронный ТРВ с эффективной системой регулирования позволяет значительно увеличить энергоэффективность системы и снизить количество хладагента в ней.

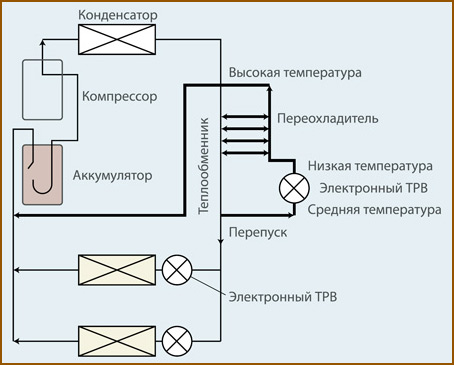

City Multi холодильный контур

Теплообменный контур Mitsubishi Electric City Multi серии WY

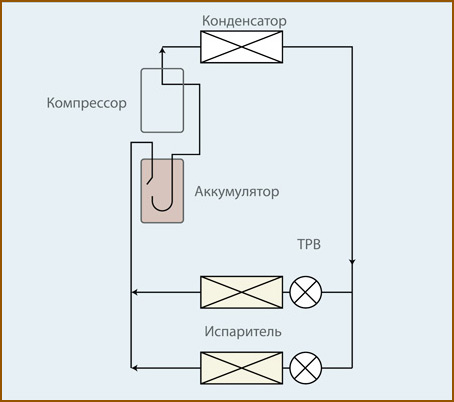

Обычный холодильный контур

Теплообменный контур Mitsubishi Electric City Multi серии WY

Самодиагностика
Электронная часть блока обеспечивает самодиагностику системы и способна определить 36 различных ошибок с выводом на дисплей. Это помогает сервисным службам быстро определять и устранять неисправности. Кроме этого, остается возможность диагностики системы с помощью конвертора CMS-MNF-B и программы Мaintenance Тool. Все параметры системы отображаются на экране компьютера при подключении его как непосредственно к блоку, так и удаленно от него.

Хладагент R410A
В системах City Multi используется хладагент, который не содержит хлор и имеет нулевой ODP (потенциал разрушения озонового слоя). Мультизональные системы  Mitsubishi Electric потребляют меньше энергии, соответственно обладают меньшим потенциалом влияния на глобальное потепление.

R410A - более эффективный хладагент по сравнению с R407C и R22, так как имеет большую удельную теплоту парообразования. Свойства этого хладагента позволяют использовать трассы меньшего диаметра и большей длины, а так же снизить количество хладагента в системе. Это основные требования европейского стандарта EN378 к безопасности и заботе об окружающей среде при проектировании, производстве, монтаже, эксплуатации, обслуживании и утилизации оборудования.

Надежность
Все наружные блоки Mitsubishi Electric City Multi PQHY-P Y(S)GM производятся в Японии. Разработанная и произведенная по высоким стандартам эта мультизональная система - одна из самых надежных систем кондиционирования воздуха, предлагаемых на рынке. Простота монтажа и легкость обслуживания системы - залог долговечности оборудования.

Индивидуальное, групповое и удаленное управление мультизональными системами City Multi
В системах City Multi предусмотрены различные приборы для индивидуального управления внутренними блоками, а также для централизованного контроля систем.

Системы оснащены встроенной системой проверки функционирования и имеются внешние системы расширенной диагностики. Разработан программно-аппаратный комплекс Mitsubishi Electric для выполнения основных задач диспетчеризации: мониторинг и контроль системы, раздельный учет электропотребления, ограничение пиковой нагрузки на электросеть, взаимодействие со сторонним оборудованием.

Предусмотрены средства взаимодействия с центральными системами диспетчеризации зданий (BMS) с использованием технологий LonWorks, BACnet, EIB, Modbus, Ethernet (XML).

Обслуживаемая площадь: 224 - 560 m2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Mitsubishi Electric PQHY-P Y(S)GM серии WY

Параметр / Модель PQHY-
P200YGM-A
PQHY-
P250YGM-A
PQHY-
P400YSGM-A
PQHY-
P500YSGM-A
Напряжение электропитания 380 В, 3 фазы, 50 Гц
Производительность
(охлаждение)
кВт 22.4 28.0 45.0 56.0
Потребляемая
мощность
(охлаждение)
кВт 4.79 5.95 11.35 15.06
Рабочий ток
(охлаждение)
А 8.0 10.0 19.0 18.5
Диапазон температур
теплоносителя
(охлаждение)
+10 ~ +45 °С
Производительность
(обогрев)
кВт 25.0 31.5 50.0 63.0
Потребляемая
мощность
(обогрев)
кВт 4.69 5.80 11.01 13.60
Рабочий ток
(обогрев)
А 7.9 9.7 18.5 22.9
Диапазон температур
теплоносителя
(обогрев)
+10 ~ +45 °С (0 ~ +45 °С - специальная программа для компрессорно-конденсаторного блока)
Расход теплоносителя м3/час 4.56 5.76 9.12 11.52
Падение давления кПа 16.5 19.5 16.5 19.5
Индекс установочной мощности
внутренних блоков
50 ~ 130% от индекса мощности наружного блока
Типоразмеры внутренних блоков P20 ~ P250 P20 ~ P250 P20 ~ P250 P20 ~ P250
Количество внутренних блоков 1 ~ 13 1 ~ 16 1 ~ 22 1 ~ 24
Уровень шума дБ(А) 46 47 50 53
Размеры
(ВхШхД)
мм 1800х990х550 1800х990х550 1800х990х550
1800х990х550
1800х990х550
1800х990х550
Вес кг 272 275 452 456
Завод
(страна)
MITSUBISHI ELECTRIC CORPORATION AIR-CONDITIONING & REFRIGERATION SYSTEMS WORKS (Япония)

PQY- P01YGM-A - блок с компрессором
